Suite Profix : découvrez le module Profix Garde-corps :
Disponible au sein de la suite Profix, le nouveau module Profix Garde-corps est accessible aussi bien en installation sur votre ordinateur qu’en version en ligne, pour une utilisation simple, rapide et flexible.

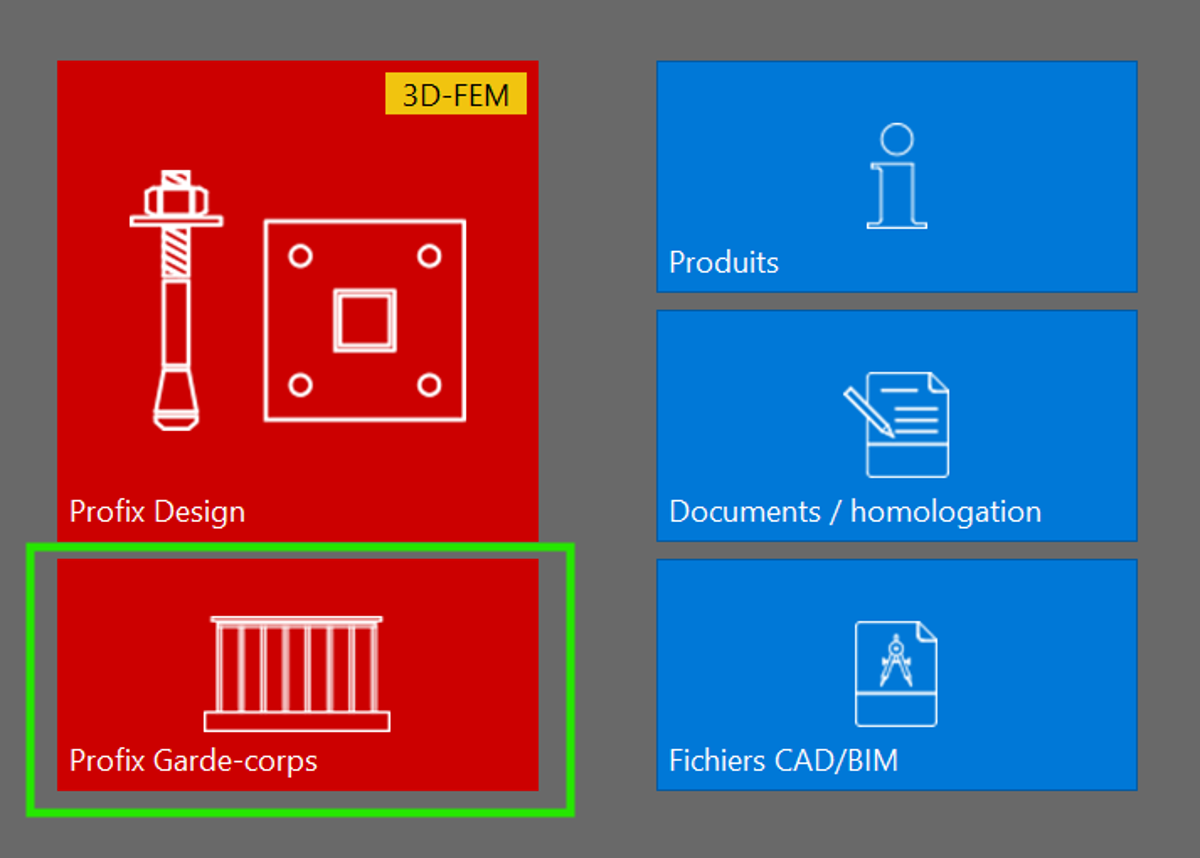

Profitez gratuitement de ce module pour calculer, justifier et optimiser la fixation de vos garde-corps, ainsi que la structure qui les compose, selon différents types de pose : en escalier, sur relevé, à l’anglaise, etc. Une solution complète pour concevoir vos installations en toute sérénité, dans le respect des normes en vigueur.
Une prise en main simple et rapide

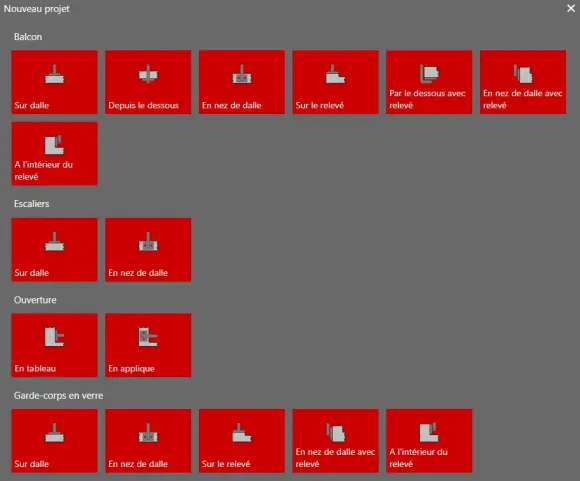

Il vous suffit de sélectionner le type de pose parmi les 16 configurations proposées pour démarrer votre étude.
Interface intuitive :

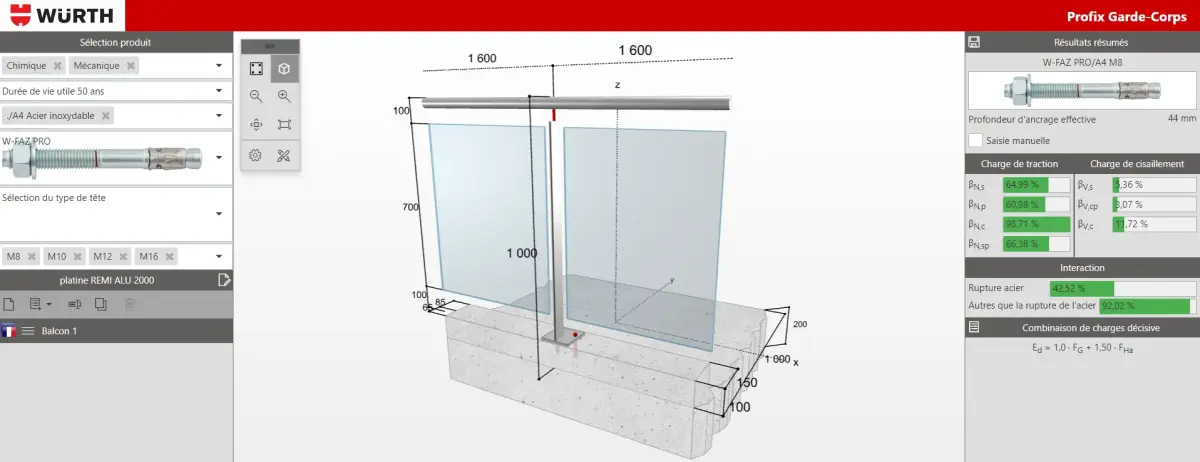

Une fois le type de pose choisi, vous accédez à une interface 3D, à la fois interactive, réaliste et intuitive, avec un calcul en temps réel de la fixation la plus économique.
Pour cela, il vous suffit de renseigner :
- Les dimensions de la platine
- Les caractéristiques du garde-corps
- La catégorie de bâtiment

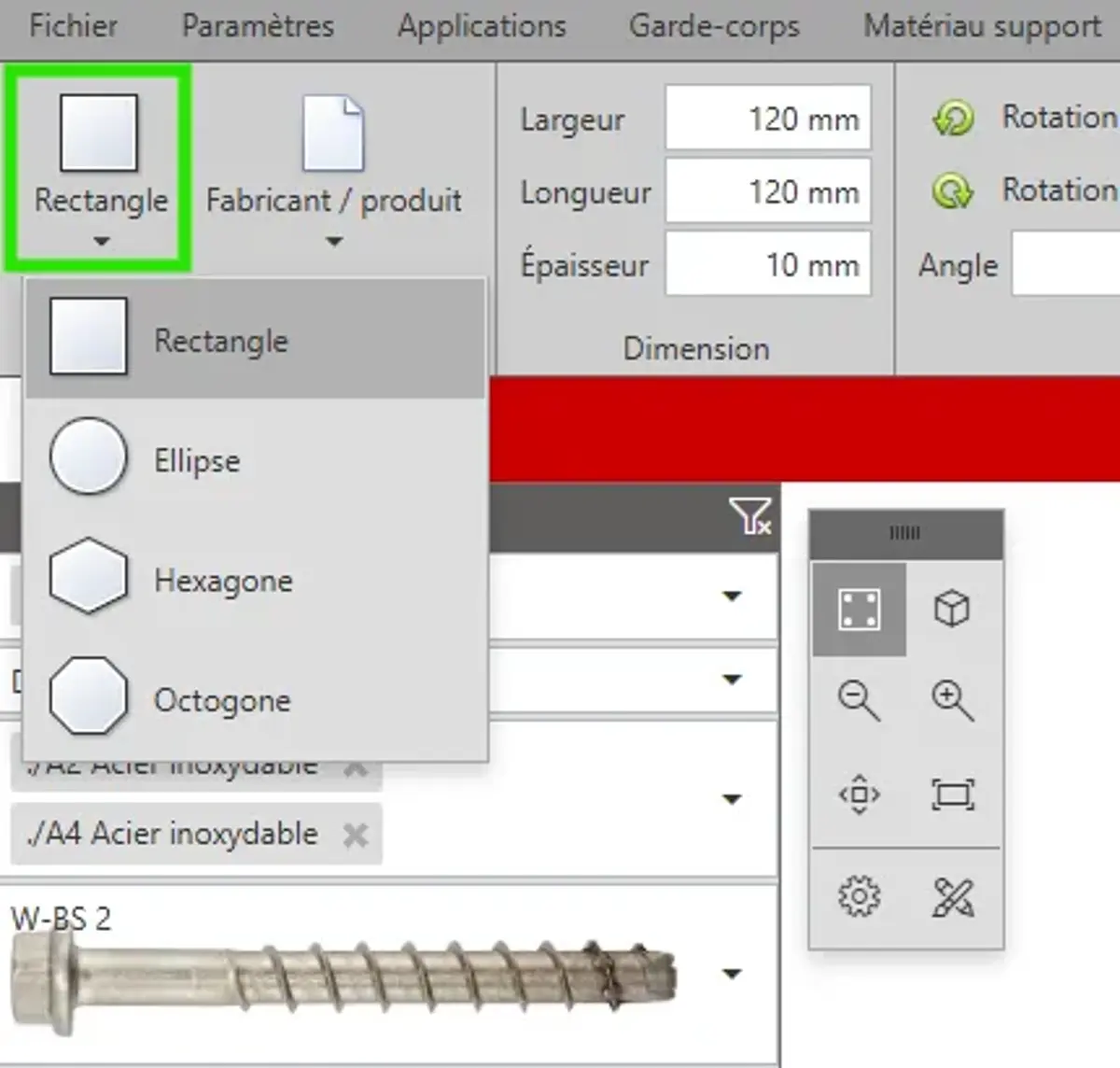

Ensuite, Profix Garde-corps prend le relais en réalisant automatiquement les descentes de charges pour vous proposer une solution optimisée.

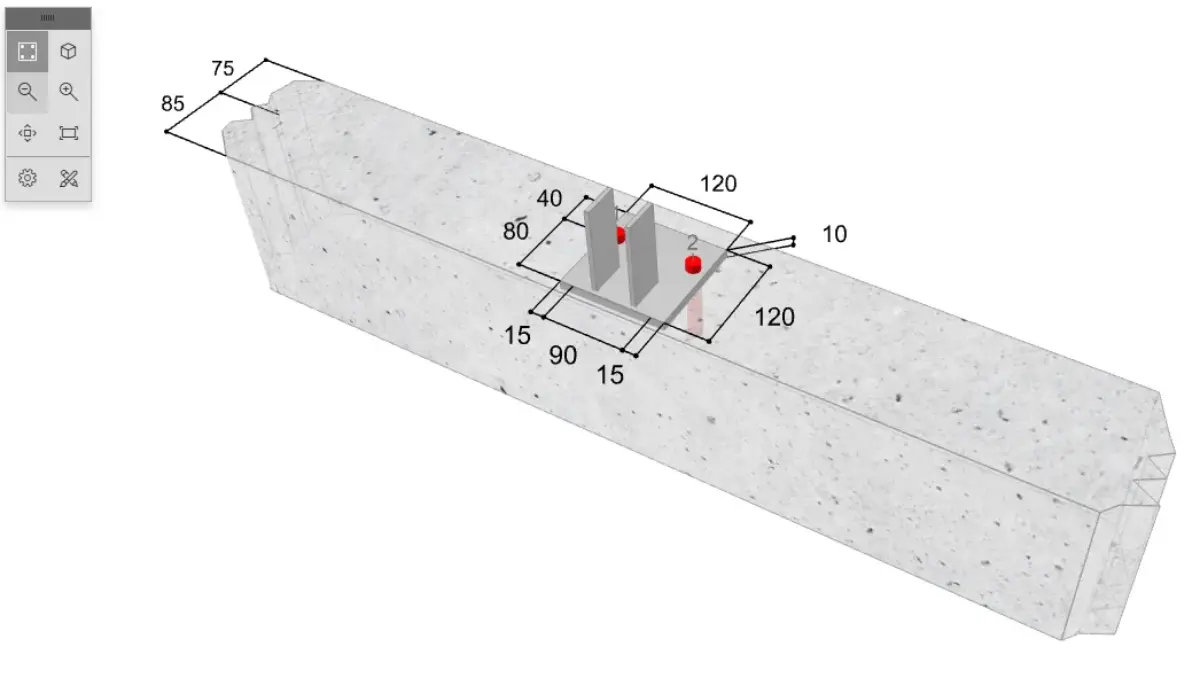

Vous pouvez également afficher une représentation détaillée de la platine, du support et de l’emplacement du poteau, afin d’obtenir une visualisation encore plus précise de votre configuration.

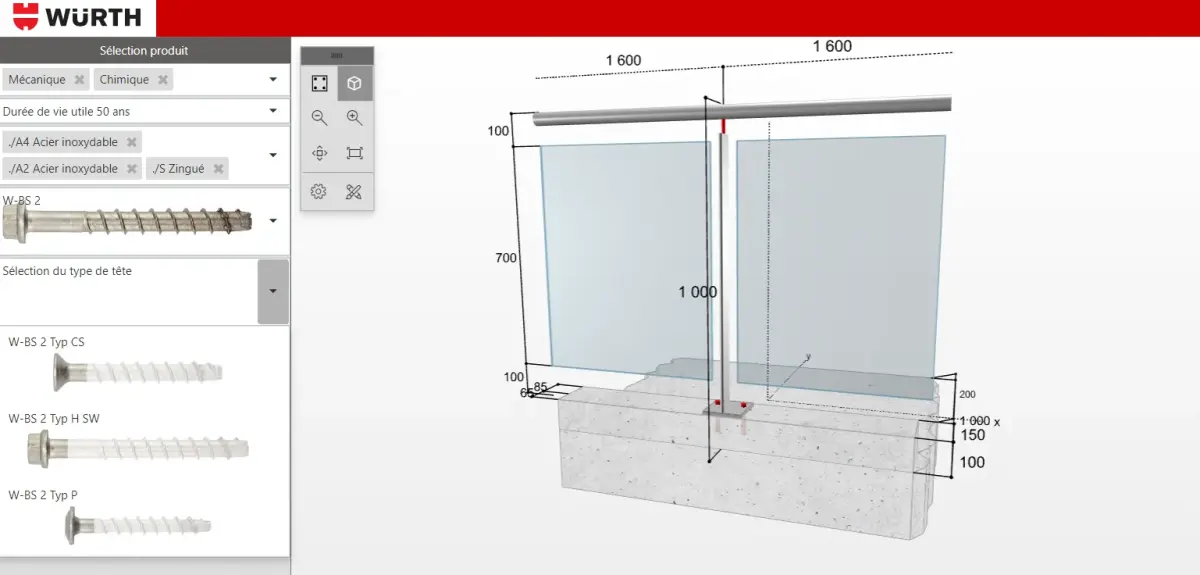

Sur la partie gauche de la fenêtre, des filtres de sélection vous permettent aussi d’imposer vos préférences de fixation et d’orienter le calcul selon vos besoins.
Des possibilités de modélisation étendues :

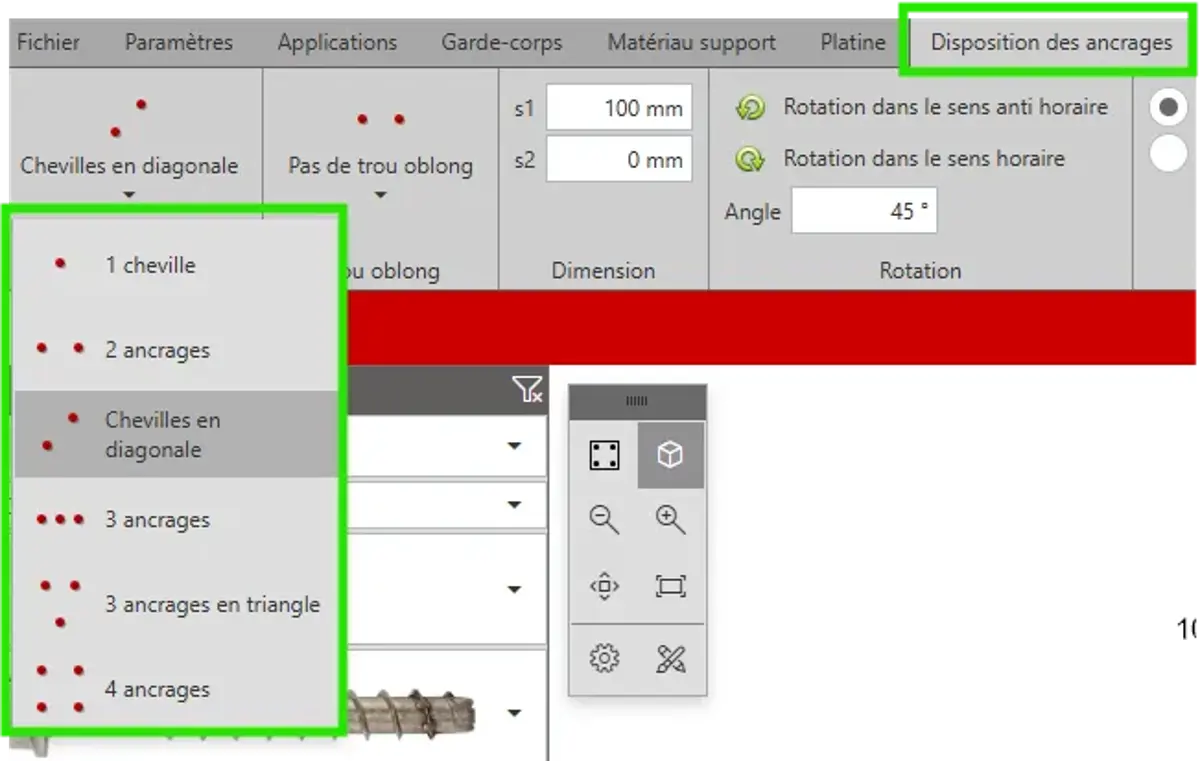

Le module vous permet de représenter les formes de platines de votre choix et de positionner vos ancrages librement.

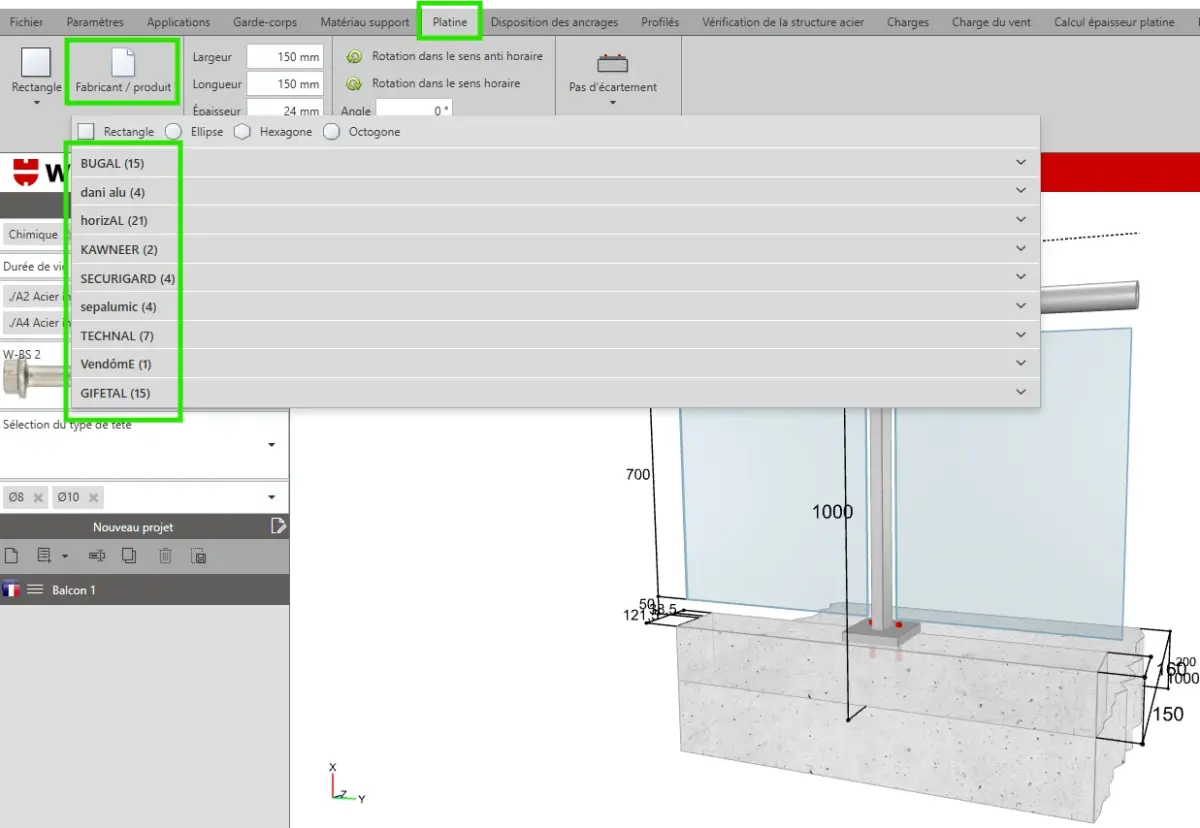

Et si vous êtes amené à fixer des garde-corps aluminium, vous bénéficiez, en exclusivité chez Würth France, de l’intégration de des platines récentes de la majorité des industriels du marché Français : HORIZAL, BUGAL, GIFETAL, DANI ALU, SEPALUMIC, VENDOME, KAWNEER, TECHNAL et SECURIGARD.
Un véritable atout pour obtenir :
- Une modélisation encore plus réaliste,
- Une meilleure précision des calculs,
- Et des études parfaitement adaptées aux solutions du marché.

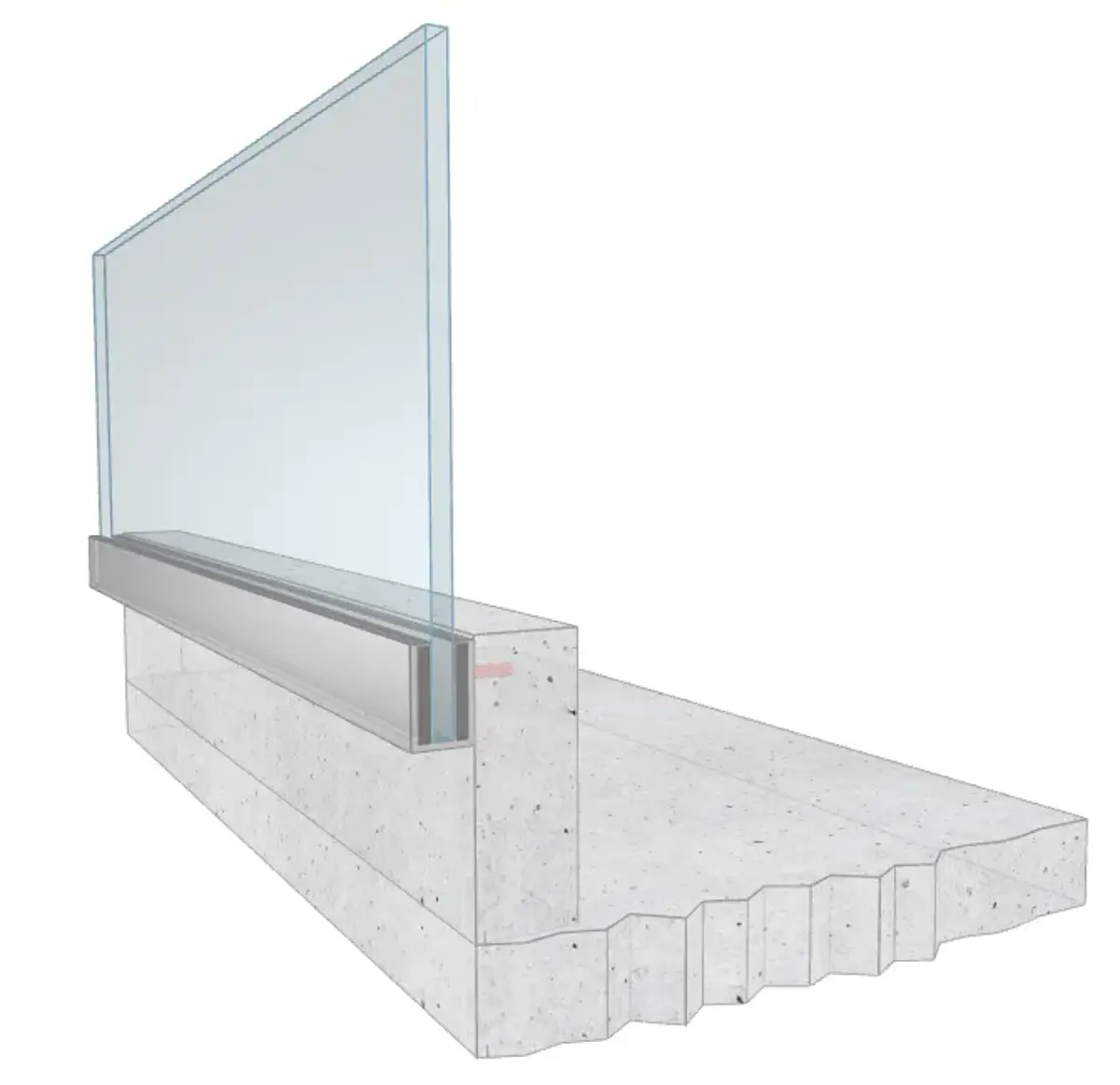

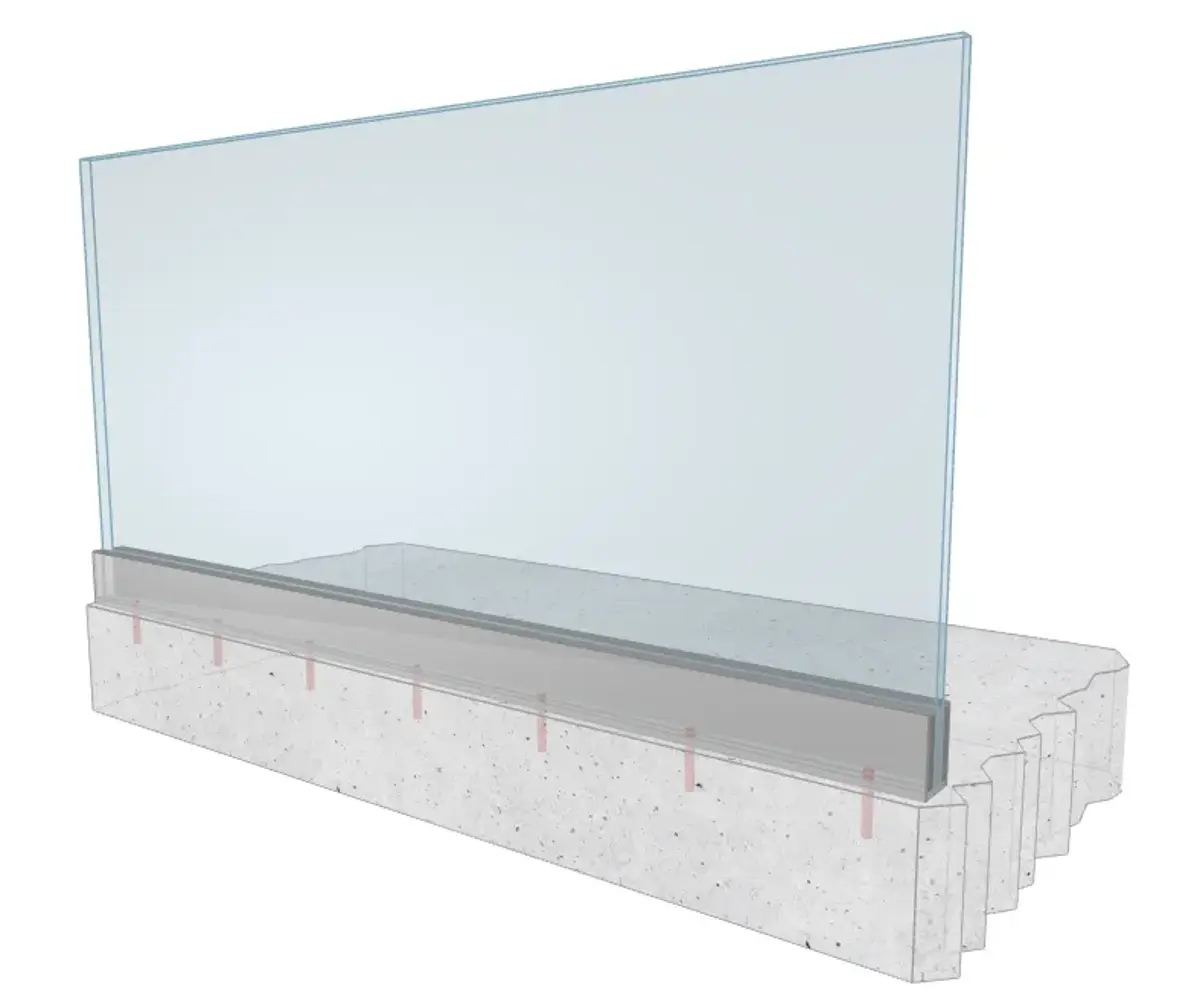

Le logiciel de calcul de chevilles Profix Garde-corps intègre désormais une fonctionnalité très attendue: le calcul et la justification des fixations pour les garde-corps filants équipés de profilés type rail (exemple Q RALING).
Très appréciés des architectes pour leur design épuré et leur esthétique contemporaine, les garde-corps filants, souvent associés à un remplissage en verre, exigent un dimensionnement particulièrement rigoureux.
En savoir plus sur le calcul des fixations pour les garde-corps filants ?
Calcul de la structure et de la platine
Le logiciel de calcul de chevilles Profix Garde-corps vous propose désormais une option de calcul plébiscitée. Lorsque vous le désirez, il peut calculer l’ensemble de la structure en justifiant les poteaux, les mains courantes et les soudures.

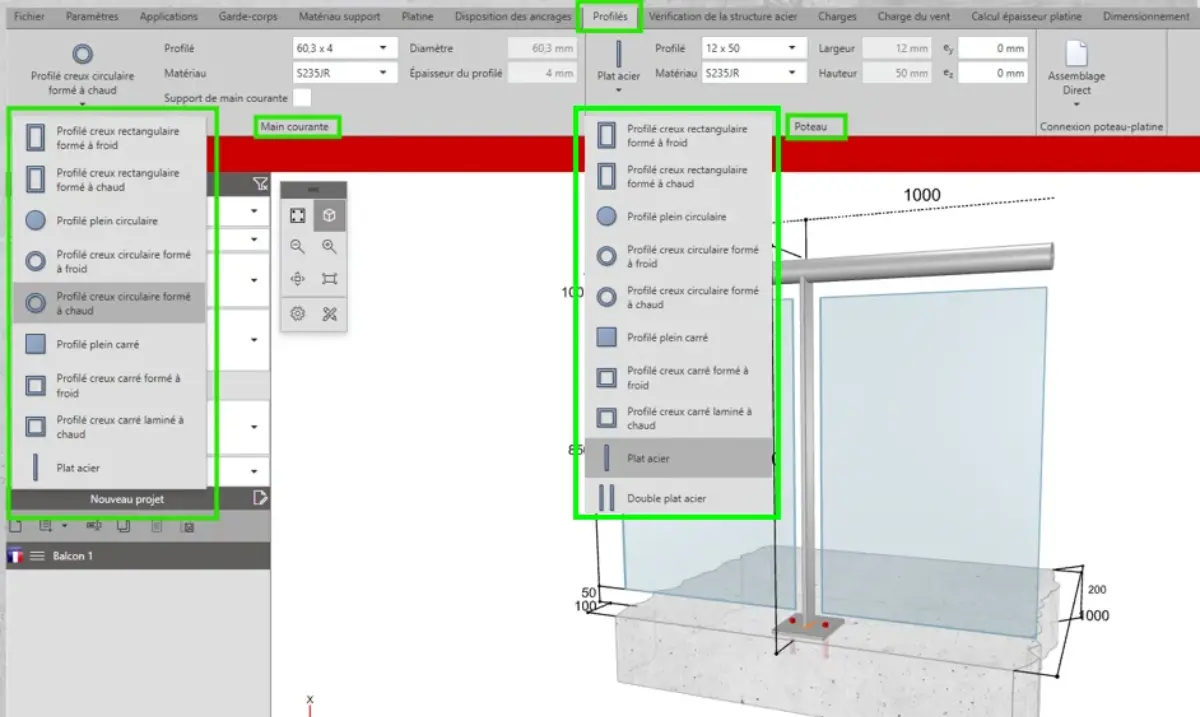

Parmi une bibliothèque complète de profilés, vous pouvez choisir le type de poteau et de main courante ainsi que leurs sections :

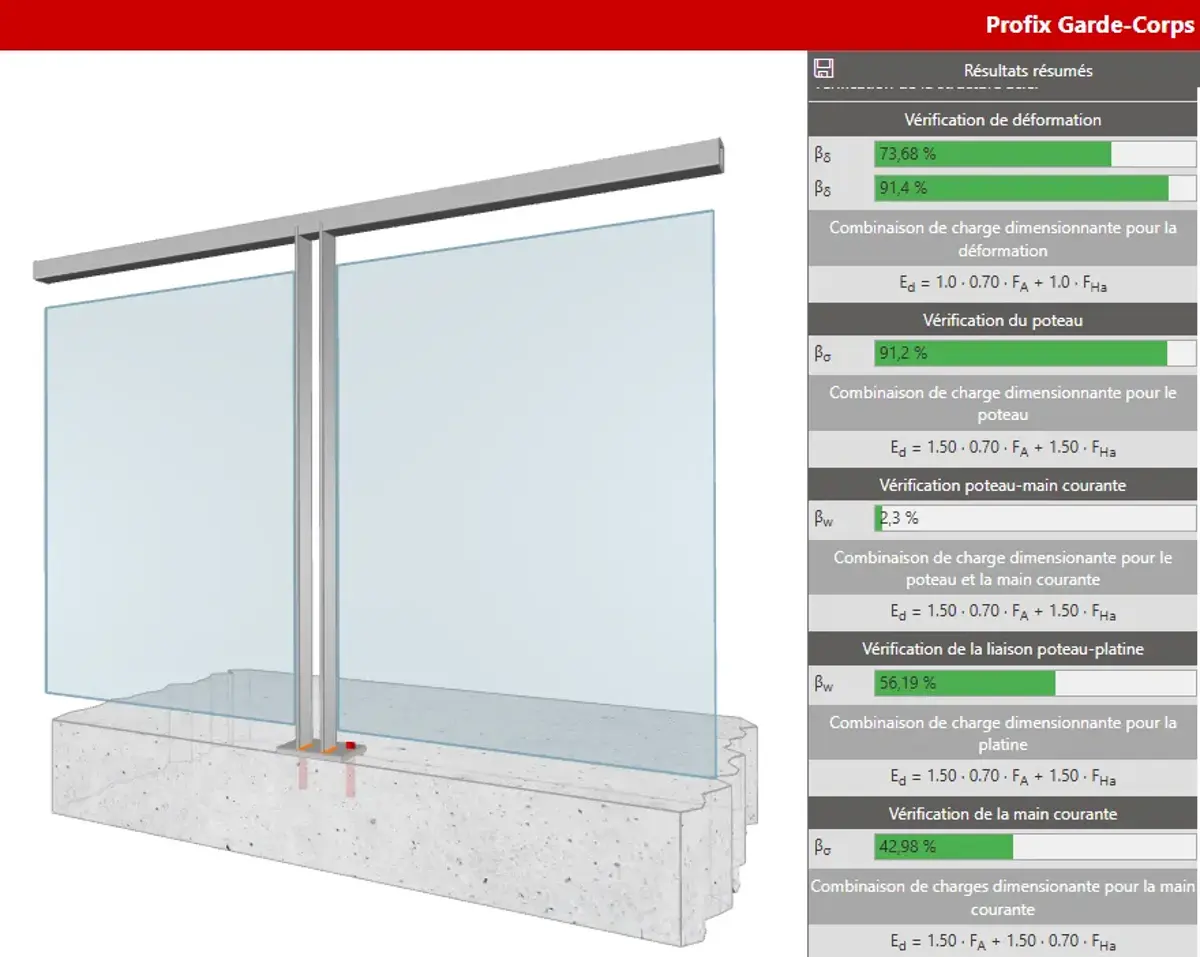

Lorsque la structure est vérifiée, tous les éléments calculés sont visibles sur la partie droite de la fenêtre, en dessous de la justification de l’ancrage.
Aussi, si vous le désirez, vous pouvez calculer l’épaisseur de la platine.

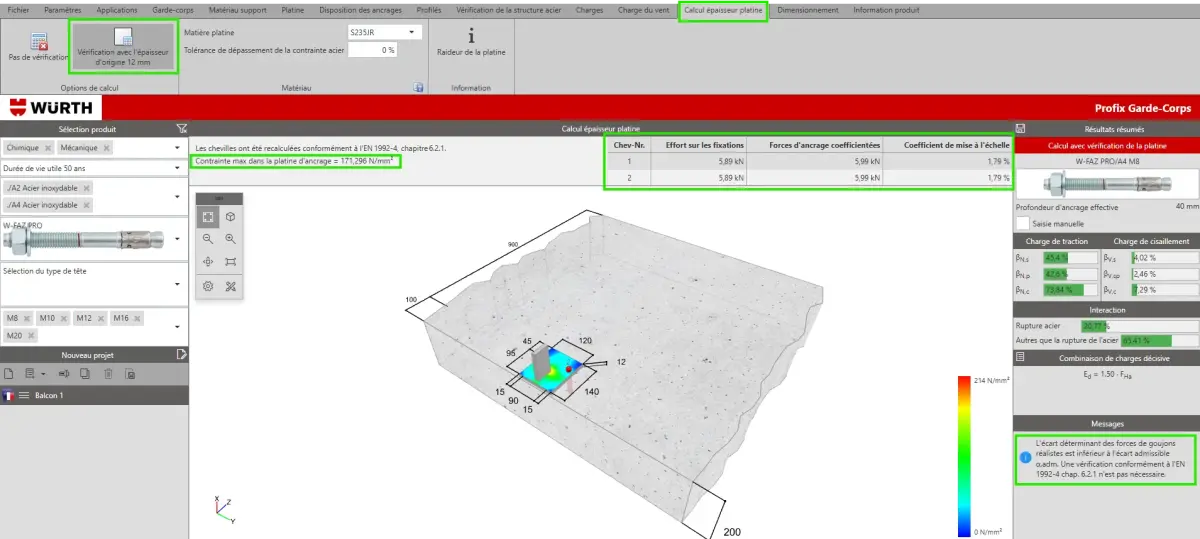

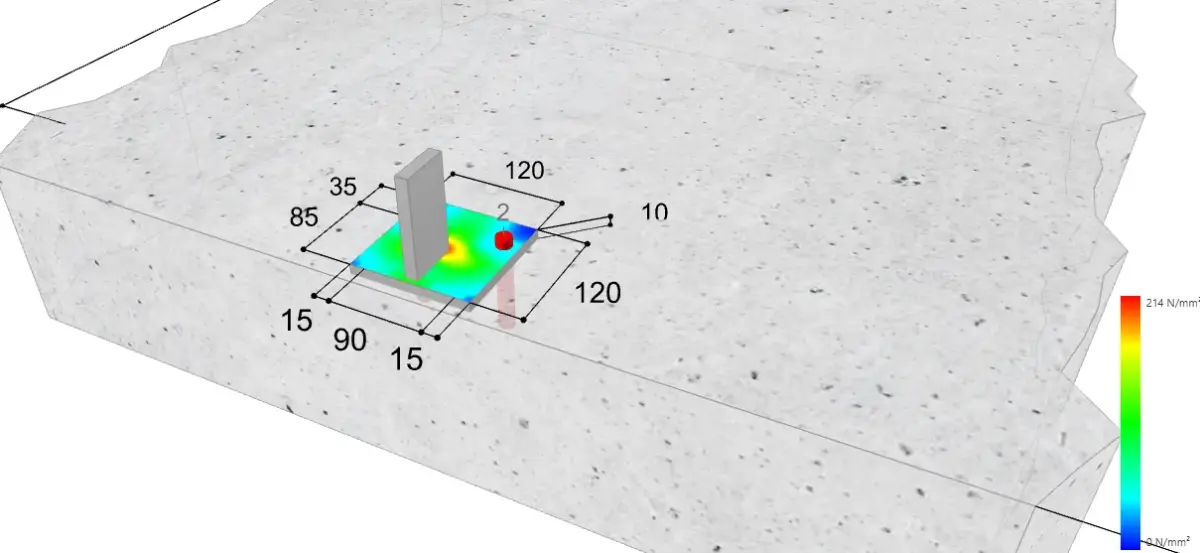

Le cadre normatif en vigueur, l’EN 1992-4 indique qu’il n’est plus possible de considérer les platines comme rigides sans vérifier que les surcharges engendrées par la déformation de celles-ci soient inférieures à 5%. Pour considérer une platine rigide il faut donc le prouver par un calcul aux élément finis FEM.
C’est ce que fait le logiciel :
Le dimensionnement au vent intégré

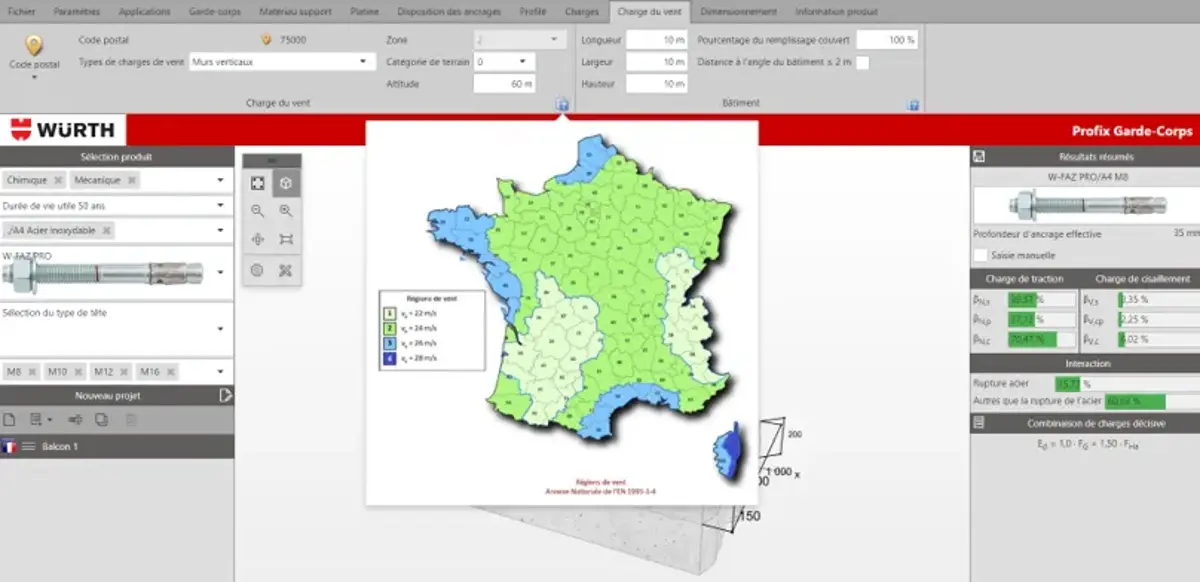

En complément des règles spécifiques aux garde-corps, le module vous permet également, si vous le souhaitez, de dimensionner facilement les efforts dus au vent, conformément à la norme EN 1991-1-4.
Pour cela, plusieurs paramètres peuvent être pris en compte :
- La hauteur du garde-corps,
- Sa position,
- Son taux de remplissage.

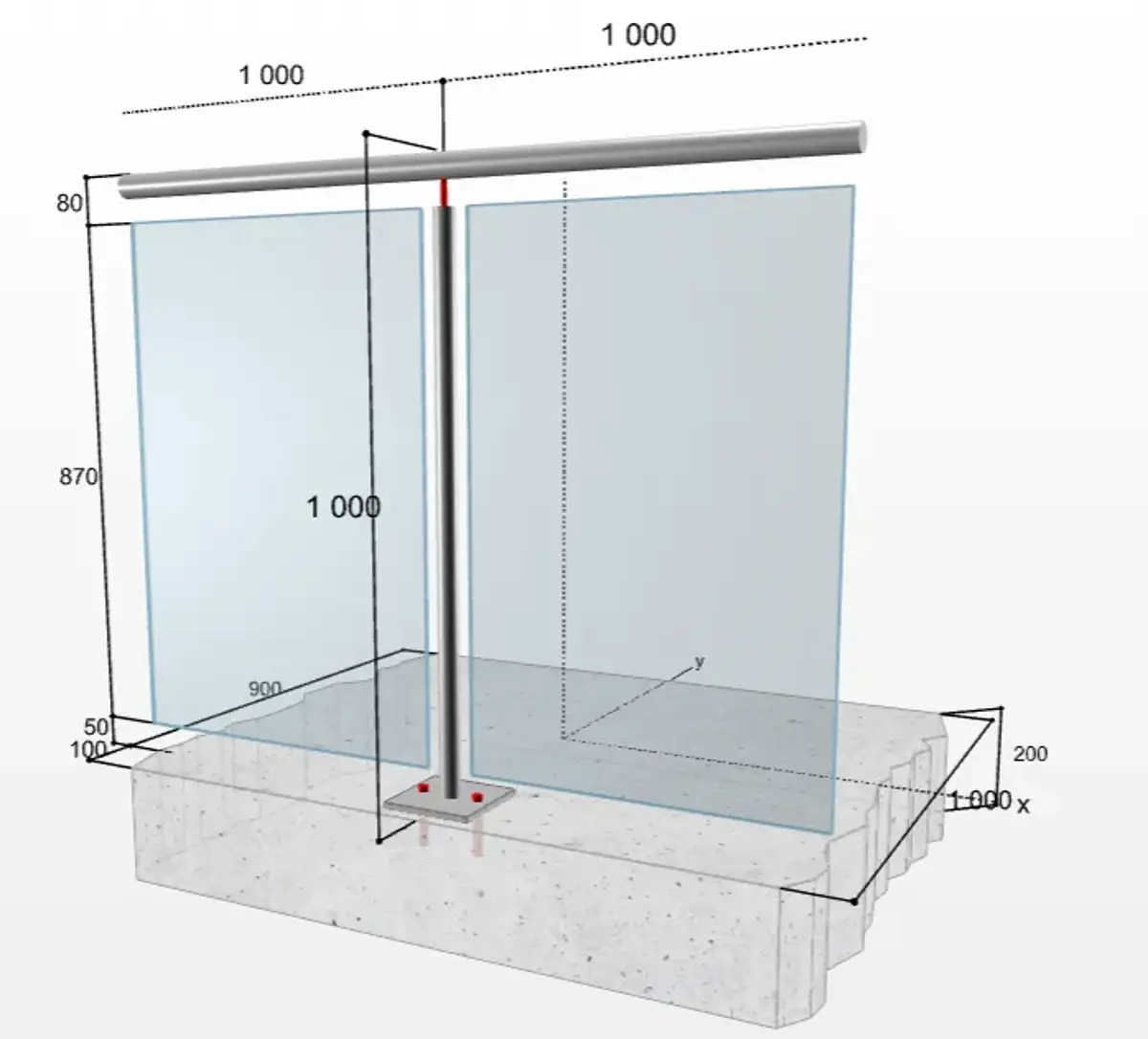

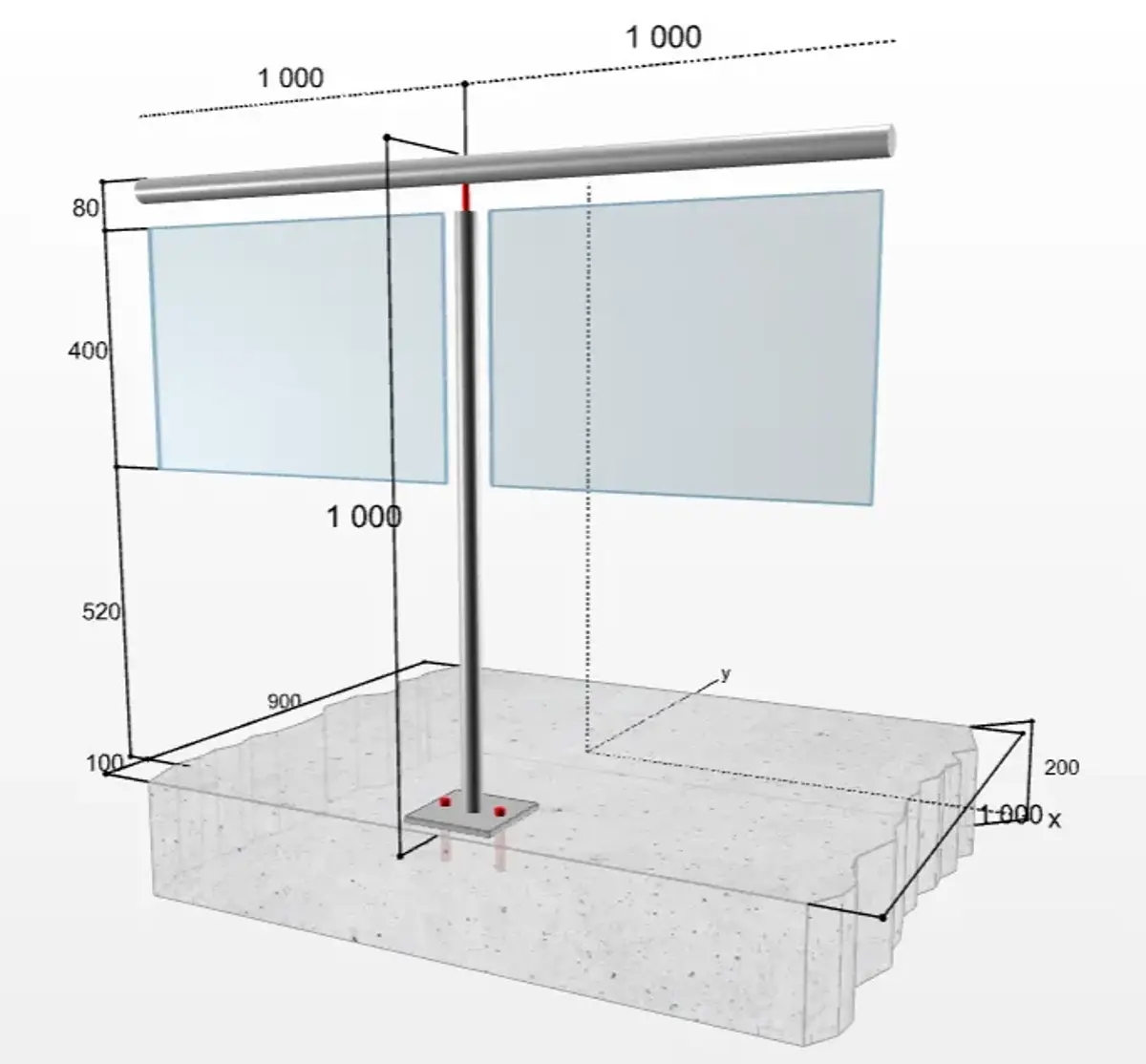

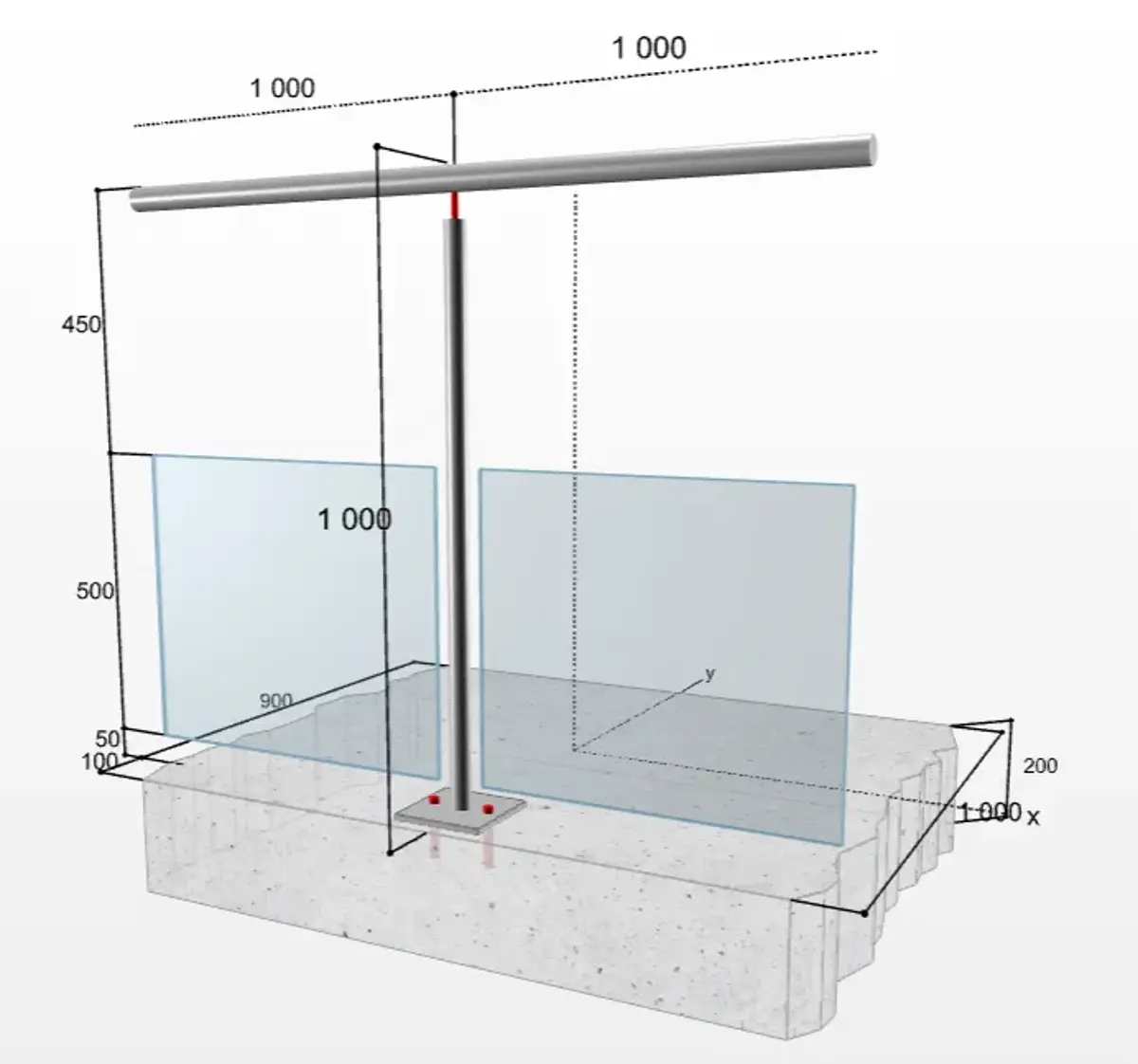

Vous obtenez ainsi un calcul encore plus complet et parfaitement adapté aux conditions réelles d’utilisation.
Une gestion de projet pensée pour les professionnels
Gestion de vos projets
Avec Profix Garde-corps, vous pouvez travailler simultanément sur plusieurs projets distincts en ouvrant plusieurs fenêtres de calcul.
Pour un même projet, si plusieurs calculs de garde-corps doivent être réalisés, vous pouvez :
- Effectuer une seule sauvegarde
- Générer une seule note de calcul
- Et centraliser plus facilement l’ensemble de vos études.

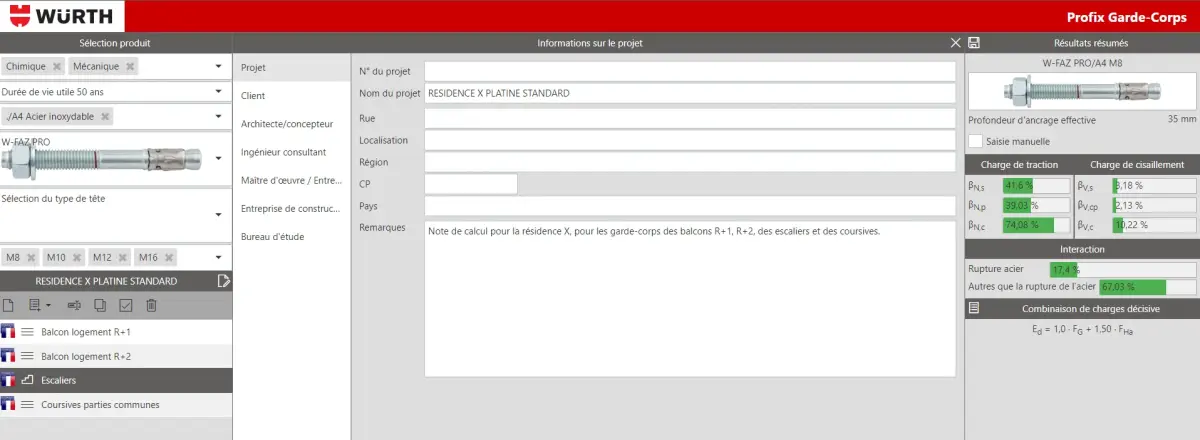

Cette fonctionnalité est particulièrement utile lorsque vous souhaitez justifier une même cheville et une même platine pour l’ensemble d’un chantier.
La sécurité et la conformité au cœur du module.
Le module Profix Garde-corps a été conçu pour vous accompagner dans le respect des exigences réglementaires et normatives, avec notamment :
- Le respect des normes relatives à la conception des garde-corps : NF P01-012 (novembre 2024)
- Calcul de l’épaisseur des platines selon NF EN 1992-4 partie 6.2.2.
- La prise en compte des actions climatiques selon NF EN 1991 ;
- La création automatique de toutes les combinaisons de charges à partir de vos charges caractéristiques, conformément à la NF EN 1990 ;
- La conformité à l’EN 1992-4 Annexe C, en lien avec les normes européennes du chevillage.
Vous pouvez retrouver Profix Garde-corps en téléchargeant la suite logicielle Profix complète ou en utilisant directement la version en ligne :
