Chevillage métallique

Le goujon d’ancrage W-FA est conçu pour les applications sécuritaires ou structurelles courantes. Grâce à ses différentes versions existantes et ses deux profondeurs d’ancrage, le goujon W-FA possède avec une grande polyvalence d’utilisation.



1- Performance

• Existe en version acier électro-zingué, galvanisé à chaud 45µm, acier inoxydable A4 et en rondelle large pour les fixations d’éléments bois

• Mise en charge immédiate: gain de temps et pas besoin de maintenir la pièce à fixer après la pose

• Bague d’expansion en inox même sur les goujons zingués



2- Polyvalence





• Double profondeur d’ancrage: le filetage a été rallongé pour permettre une double profondeur d’ancrage : standard et réduite

• Adapté à toutes les situations de montage, la mise en œuvre peut être réalisée à travers la platine afin de faciliter et d’accélérer la pose.



3- Mise en œuvre

Goujon ancrage w-faz

• Outils de pose SDS+ : permet la pose de goujons en série sans fatigue, en réduisant les risque de TMS



4- Homologation

Homologation ATE

Toute la gamme des goujons d’ancrage W-FA est homologuée par Evaluation Technique Européenne pour:

• ETA-02/0001 : fixation structurelle unitaire en béton non fissuré uniquement pour les W-FA (M6 au M20) en acier zingué et en inox A4 et inox HCR

• MPA 20544-2012 : Evaluation au feu du MPA R30-R120 pour les W-FA (M6 au M20) en acier zingué et en inox A4 et inox HCR

   Cliquez ici pour la documentation technique, les homologations et autres instructions de montage



LES APPLICATIONS

platines
STRUCTURES MÉTALLIQUES

Fixation de structure métallique



Découvrez la suite ici

• Existe jusqu’au diamètre M20 pour les applications lourdes

• Possède un ATE obligatoire pour les fixations structurelles

• Existe en inox A4 sous ETA pour les fixations extérieures

• Mise en charge immédiate





Poutres
Platines
structure métalliques goujon ancrage W-faz
visuel_wfaz_2_garde_corps
FIXATION DE GARDE-CORPS

La solution traditionnelle de fixation de garde-corps



Découvrez la suite ici

• Existe en inox A4 sous ETA pour les fixations extérieures

• Très forte résistance de la W-FA/A4 M12

• Possède un ATE obligatoire les fixations de sécurité

• Entraxes et distances aux bords minimum faibles pour un goujon d’ancrage.

• Mise en charge immédiate





Garde-corps
garde-corps
garde-corps
w_faz

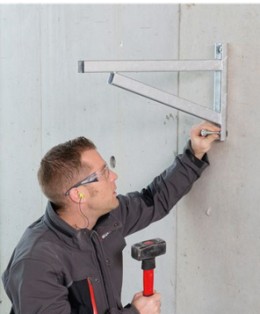

FIXATION DE SUPPORTAGE

Fixation de supportage



Découvrez la suite ici

• ETA pour béton non fissuré pour la pose de support mural

• Pose à travers le rail ou la console

• Possibilité de fixer directement le collier sur la tige du goujon



En savoir plus sur les fixations de supportage



fixation de supportage
fixation de supportage
fixation de supportage
Fixation de supportage
w_fa_w_faz_escalade_6
EQUIPEMENT DE SITE D'ESCALADE

Equipement de site d’escalade



Découvrez la suite ici

• Fixation sous ETA ; homologuée pour les fixations de sécurité avec risque pour la vie humaine.

• Solution économique

• Existe en revêtement électrozingué pour l’intérieur et inox A4 pour l’extérieur

• Pose rapide et mise en charge immédiate

Voir la vidéo





Equipement de site d’escalade
Equipement de site d’escalade
Equipement de site d’escalade
w_faz_bois
FIXATION DE STRUCTURES EN ACIER ET EN BOIS

Fixation de structures en acier et en bois



Découvrez la suite ici

• Existe en grande longueur et rondelle large et épaisse pour fixer les poutres bois épaisses : W-FA/S RL M12-355 permet de serrer 275mm et le W-FA/S RL M16-320 permet de serrer 218mm

• Entraxe mini faible pour la fixation de sabot de charpente





Structures bois
Structures bois
Structures bois
